ELP CL
產品說明
Martin ELP CL (彩色) LED 橢圓反射罩式燈具提供你所期待的優質Martin燈具所具有的卓越亮度、光輸出及生動的光色渲染。來自丹麥的人體工學設計使照明功能更進一步，包括在無數據控制的情況下快速對焦及業界首創─高效而精確的齒輪驅動式精細調焦功能。ELP提供符合業界篩檢標準的4種16-bit的調光曲線和26個顏色preset。.

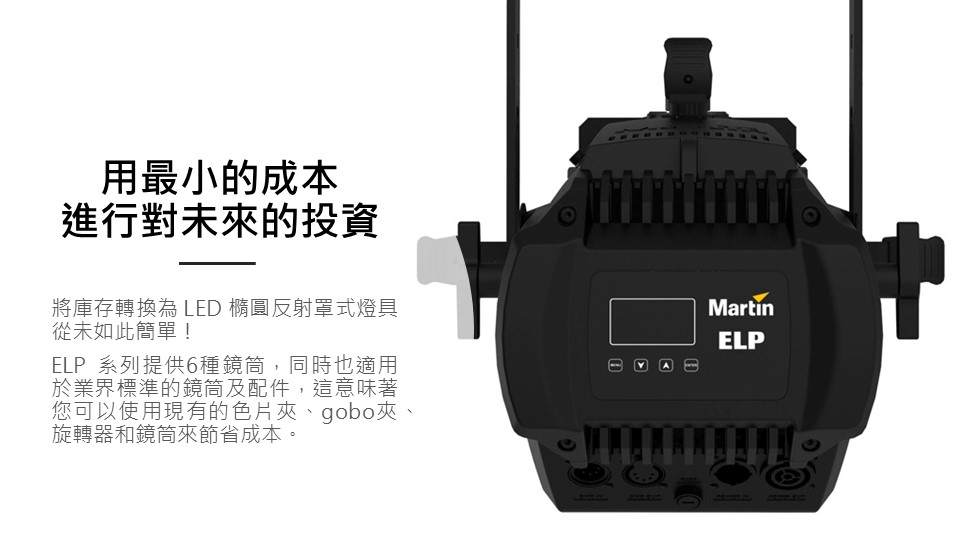

ELP 燈具可以選擇黑色或白色燈身配合Martin之固定角度鏡筒(19°、26°、36°或50°光束角度鏡筒)或挑選兩種Martin變焦式鏡筒(15–30° or 25–50°光束角度)的其中一種。ELP 燈具也與其他第三方鏡筒兼容，並可使用各種配件，包括色片夾及gobo，使您的燈光設計及庫存管理更加靈活。
卓越的輸出、光學和品質，加上無與倫比的易用性和便利性，使 Martin ELP 成為同類產品中出類拔萃的 LED 橢圓反射罩式燈具。
Martin推薦使用官方品牌的 ELP 配件，以達到最佳性能。本公司盡力確保產品與第三方配件相容，但無法保證最佳性能，因此建議使用者在購買前先對相關配件進行評估。
產品特色
- 在高輸出模式下達到令人驚豔的6,900流明
- 在高質量模式下達到卓越的CRI 90

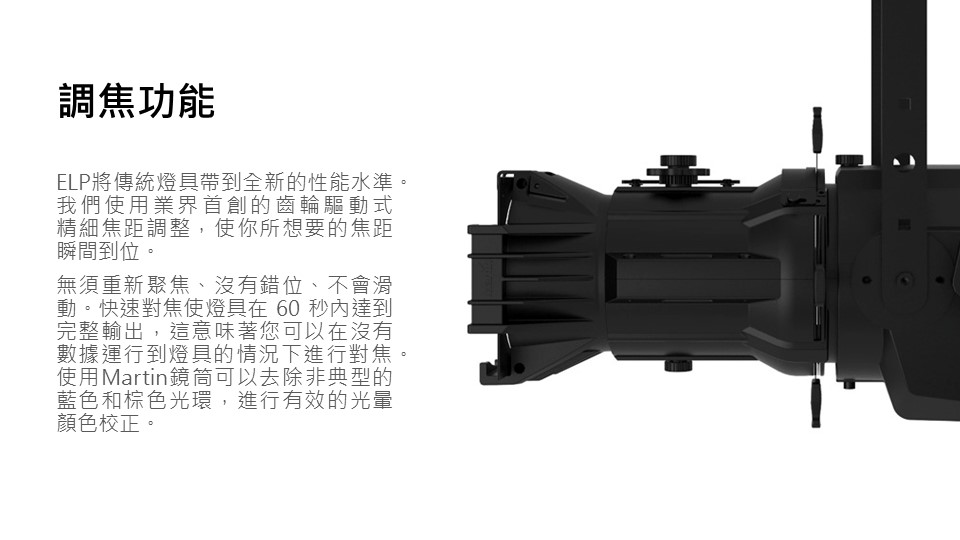

- 革命性的創新調焦技術及功能──如業界首款以齒輪驅動的精細調焦、在無訊號接入情況下快速點燈等功能
- 與通用配件兼容──可以使用現有的鏡筒、色片夾、gobo夾和旋轉器
- 15–30°及25–50° 兩款變焦鏡筒皆有黑、白兩色可供選擇

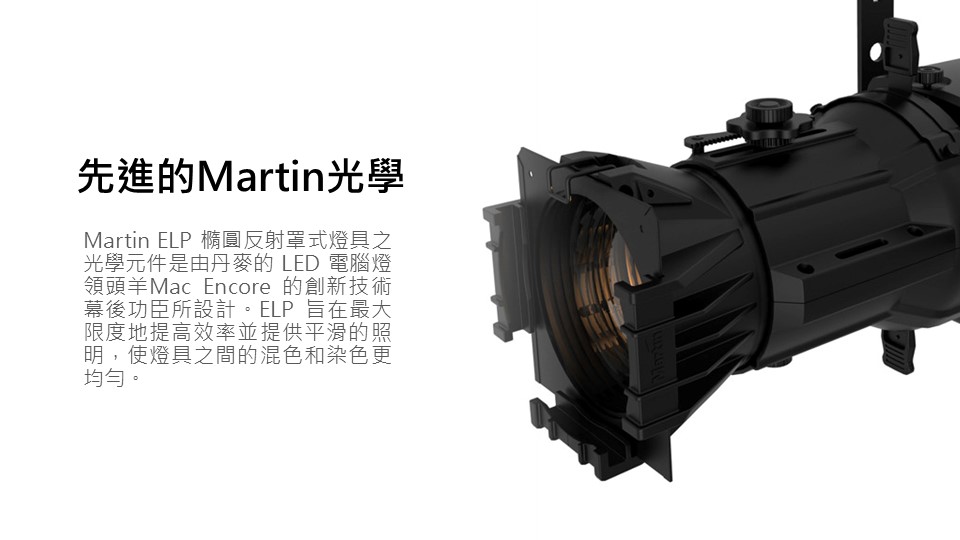

- 由丹麥設計的先進光學技術
- RGBAL Luxeon Rebel LED 引擎提供鮮豔、飽和的色彩
- 26種顏色preset與業界標準色片相匹配
- 16-bit調光，有4種調光曲線可供選擇
- 燈具操作中完全無閃爍
- 使用5-pin DMX/RDM和Neutrik True1輸入/串接電源線
規格
產品規格
物理特性
長度：648 mm（25.5 英寸）
寬度：259 mm（10.2 英寸）
高度：254 mm（10 英寸），427 ｍｍ（16.8 英寸） 含支架
重量：僅機身 7.7 kg（17 磅）
寬度：259 mm（10.2 英寸）
高度：254 mm（10 英寸），427 ｍｍ（16.8 英寸） 含支架
重量：僅機身 7.7 kg（17 磅）
動態效果
電動切光效果：即時打開及關閉
電動調光：0–100%
頻閃和脈衝效果：可變速度和動作，隨機頻閃
混色：RGBLA
色溫範圍：2000-10000K
顏色選擇：26種顏色預設
電動調光：0–100%
頻閃和脈衝效果：可變速度和動作，隨機頻閃
混色：RGBLA
色溫範圍：2000-10000K
顏色選擇：26種顏色預設
控制及編程
控制選項：DMX、手動
16-bit控制：亮度、CTC、RGBLA
設定和位址設定：以 OLED 顯示器之控制面板控制或
透過RDM
DMX 通道數：1/10/17
脈衝寬度調變：600–2400 Hz
獨立編程：以 OLED 顯示器之控制面板控制
DMX合規：USITT DMX512-A
RDM合規：ANSI/ESTA E1.20
收發器：Opto-isolated RS-485
16-bit控制：亮度、CTC、RGBLA
設定和位址設定：以 OLED 顯示器之控制面板控制或
透過RDM
DMX 通道數：1/10/17
脈衝寬度調變：600–2400 Hz
獨立編程：以 OLED 顯示器之控制面板控制
DMX合規：USITT DMX512-A
RDM合規：ANSI/ESTA E1.20
收發器：Opto-isolated RS-485
光學
光源：91 x 3W RGBAL Luxeon Rebel LED
(19顆紅色、24顆綠色、12顆藍色、24顆萊姆色、12顆琥珀色)
色溫：2000-10000K
固定焦距鏡筒選項：19°、26°、36°、50°
變焦鏡筒選項：15–30°和25–50°
LED最低壽命：30,000小時(>70%亮度輸出)*
*經製造商的測試條件下所獲得之數據
(19顆紅色、24顆綠色、12顆藍色、24顆萊姆色、12顆琥珀色)
色溫：2000-10000K
固定焦距鏡筒選項：19°、26°、36°、50°
變焦鏡筒選項：15–30°和25–50°
LED最低壽命：30,000小時(>70%亮度輸出)*
*經製造商的測試條件下所獲得之數據
光度數據
光引擎流明輸出：20,000流明
高輸出模式
燈具流明輸出：6,900流明
CRI (Color Rendering Index)：>85
CQS (Color Quality Scale)：>90
TM-30 Rf (IES TM-30-15 Fidelity Index)：>84
TM-30 Rg (IES TM-30-15 Gamut Index)：>111
TLCI (Television Lighting Consistency Index)：>85
色溫：5,500 K (+/- 250 K)
高品質模式
燈具流明輸出：5,900流明
CRI (Color Rendering Index)：>90
CQS (Color Quality Scale)：>87
TM-30 Rf (IES TM-30-15 Fidelity Index)：>84
TM-30 Rg (IES TM-30-15 Gamut Index)：>106
TLCI (Television Lighting Consistency Index)：>87
色溫：6,000 K (+/- 250 K)
高輸出模式
燈具流明輸出：6,900流明
CRI (Color Rendering Index)：>85
CQS (Color Quality Scale)：>90
TM-30 Rf (IES TM-30-15 Fidelity Index)：>84
TM-30 Rg (IES TM-30-15 Gamut Index)：>111
TLCI (Television Lighting Consistency Index)：>85
色溫：5,500 K (+/- 250 K)
高品質模式
燈具流明輸出：5,900流明
CRI (Color Rendering Index)：>90
CQS (Color Quality Scale)：>87
TM-30 Rf (IES TM-30-15 Fidelity Index)：>84
TM-30 Rg (IES TM-30-15 Gamut Index)：>106
TLCI (Television Lighting Consistency Index)：>87
色溫：6,000 K (+/- 250 K)
硬體特性
塗裝顏色：黑或白
外殼：鑄鋁外殼
保護係數：P20
外殼：鑄鋁外殼
保護係數：P20
Gobo和色片
Gobo 尺寸：A 尺寸, 100 mm OD, 75 mm ID*
Gobo 尺寸：B 尺寸, 86 mm OD, 64.5 mm ID*
色片夾尺寸：159 x 159 mm (6.25 x 6.25 in.)
* gobo夾並不包含在商品中
Gobo 尺寸：B 尺寸, 86 mm OD, 64.5 mm ID*
色片夾尺寸：159 x 159 mm (6.25 x 6.25 in.)
* gobo夾並不包含在商品中
安裝支架
安裝支架：可調節支架
使用場所：僅限室內
使用取向：皆可
到可燃物體之安全距離：0.2 m (0.7 ft.)
到照明表面之安全距離：0.5 m (1.6 ft.)
使用場所：僅限室內
使用取向：皆可
到可燃物體之安全距離：0.2 m (0.7 ft.)
到照明表面之安全距離：0.5 m (1.6 ft.)
連接線
交流電源輸入/串接：Neutrik PowerCON TRUE1
DMX 和 RDM 訊號輸入/輸出：5 -pin XLR
DMX 和 RDM 訊號輸入/輸出：5 -pin XLR
電氣特性
交流電源：100–240 V, 50/60 Hz
供電：自動範圍供電，Switch模式
無效功率 (亮度為0)：5 W
半週期RMS浪湧電流於230 V, 50 Hz：15.0 A
於100-120 V以PowerCON串聯燈具上限：最多4個燈具
於200-240 V以PowerCON串聯燈具上限：最多9個燈具
功耗單位為一般值而非最大值。允許+/-10%之誤差。
供電：自動範圍供電，Switch模式
無效功率 (亮度為0)：5 W
半週期RMS浪湧電流於230 V, 50 Hz：15.0 A
於100-120 V以PowerCON串聯燈具上限：最多4個燈具
於200-240 V以PowerCON串聯燈具上限：最多9個燈具
功耗單位為一般值而非最大值。允許+/-10%之誤差。
一般功率及電流
110 V, 60 Hz：2.4 A, 259 W, PF 0.99
208 V, 60 Hz：1.3 A, 250 W, PF 0.96
230 V, 50 Hz：1.3 A, 249 W, PF 0.95
240 V, 50 Hz：1.1 A, 249 W, PF 0.95
以表定電壓測量，所有LED均處於全亮，允許+/-10%之誤差。
208 V, 60 Hz：1.3 A, 250 W, PF 0.96
230 V, 50 Hz：1.3 A, 249 W, PF 0.95
240 V, 50 Hz：1.1 A, 249 W, PF 0.95
以表定電壓測量，所有LED均處於全亮，允許+/-10%之誤差。
工作溫度
冷卻：強制啟用風扇(溫度調節，低噪音)
最高環境溫度 (Ta 最大值)：40° C (104° F)
最低環境溫度 (Ta 最小值)：0° C (32° F)
總散熱量(估算值，+/- 10%，於白光全亮)：1000 BTU/hr.
最高環境溫度 (Ta 最大值)：40° C (104° F)
最低環境溫度 (Ta 最小值)：0° C (32° F)
總散熱量(估算值，+/- 10%，於白光全亮)：1000 BTU/hr.
安全規章
EU安全規章：EN 60598-2-17 (EN 60598-1)、EN 62471、
EN 62493
EU EMC：EN 55015、EN 55032、EN 55103-2、
EN 61000-3-2,-3、EN 61547
US安全規章：UL 1573
US EMC：FCC Part 15 Class B
加拿大安全規章：CSA C22.2 No. 166
加拿大EMC：ICES-003 Class B, ICES-005 Class B
澳洲/紐西蘭：RCM
全球CB認證/IECEE：IEC 60598-2-17 (IEC 60598-1)
EN 62493
EU EMC：EN 55015、EN 55032、EN 55103-2、
EN 61000-3-2,-3、EN 61547
US安全規章：UL 1573
US EMC：FCC Part 15 Class B
加拿大安全規章：CSA C22.2 No. 166
加拿大EMC：ICES-003 Class B, ICES-005 Class B
澳洲/紐西蘭：RCM
全球CB認證/IECEE：IEC 60598-2-17 (IEC 60598-1)
